Ce măsuri de precauție trebuie luate la instalarea garniturilor metalice ondulate?

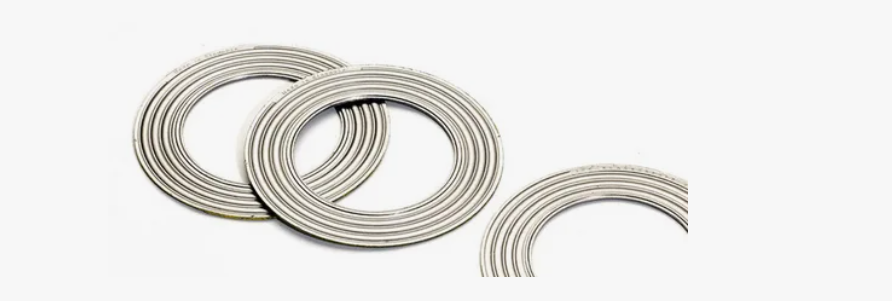

Garnituri metalice ondulate , ca material de etanșare de înaltă performanță, sunt utilizate pe scară largă în industrii precum petrochimie, energie, energie și producție de mașini. În condiții de temperatură înaltă, de înaltă presiune, foarte corozive sau de presiune în schimbare ciclică, garniturile metalice ondulate, cu recuperarea elastică excelentă și rezistența la compresiune, au devenit o alegere ideală pentru etanșarea flanșelor în multe echipamente. Cu toate acestea, indiferent cât de bună este performanța garniturii, instalarea necorespunzătoare poate provoca scurgeri, strivire sau chiar accidente de siguranță. Prin urmare, instalarea corectă este esențială.

Următoarele detaliază utilizarea corectă a garniturilor metalice ondulate din trei aspecte: pregătirea înainte de instalare, punctele de asamblare și greșelile comune.

1. Pregătirea înainte de instalare
Înainte de a instala garniturile din metal ondulat, sunt necesare o serie de verificări și confirmări pentru a se asigura că garnitura se află într-un mediu de funcționare adecvat.

(1) Verificați dacă suprafața flanșei este plană și curată
Suprafața de etanșare a flanșei trebuie să fie fără zgârieturi, bavuri, rugină sau fragmente reziduale de garnitură.
Curățați cu o perie de sârmă sau cu solvent.
Rugozitatea suprafeței trebuie să îndeplinească cerințele garniturii; în caz contrar, va afecta performanța de etanșare.
În special pentru garniturile metalice, cerințele de calitate pentru suprafața de etanșare sunt și mai mari; orice defecte pot duce la scurgeri.

(2) Confirmați specificațiile și modelul garniturii
Înainte de instalare, verificați:
Dacă materialul garniturii este potrivit pentru condițiile de lucru (de exemplu, oțel inoxidabil, acoperire cu grafit etc.)
Dacă dimensiunile se potrivesc cu flanșa
Dacă grosimea este adecvată
Dacă valorile de temperatură și presiune îndeplinesc cerințele
Evitați utilizarea garniturii „suficient de aproape” pentru a evita afectarea efectului de etanșare.

(3) Verificați dacă structura ondulată este intactă
Ondulurile sunt structura de bază pentru recuperarea elastică și performanța de etanșare a garniturii. Înainte de instalare, trebuie să se confirme că:
Ondularile nu sunt rupte
Nu există o deformare evidentă
Grafitul, PTFE și alte straturi de acoperire sunt bine fixate și nu au căzut.
Dacă se constată o deteriorare, acesta trebuie înlocuit imediat.

2. Puncte cheie pentru instalarea garniturilor metalice ondulate
Procedurile corecte de instalare pot îmbunătăți în mod eficient performanța de etanșare și durata de viață.
(1) Centrare corectă
Garnitura trebuie să fie centrată precis pe flanșă și nu poate fi decalată. Excentricitatea va duce la stres neuniform, provocând:
Suprapresiune în unele zone duce la deteriorarea garniturii
Presiune insuficientă în unele zone ducând la scurgeri
Dacă flanșa este mare, se recomandă utilizarea unui instrument de poziționare temporară pentru a ajuta la instalare.

(2) Strângerea uniformă și simetrică a șuruburilor
Strângerea este un pas crucial în instalarea garniturilor metalice ondulate și trebuie să urmeze principiul „segmentării prin simetrie”:
Pașii de strângere sunt de obicei după cum urmează:
În primul rând, prestrângeți cu un cuplu de 30%.
În al doilea rând, strângeți uniform cu un cuplu de 60%.
În al treilea rând, atingeți un cuplu de 100%.
În cele din urmă, verificați din nou în diagonală
Această metodă asigură o solicitare constantă asupra garniturii, evitând comprimarea excesivă pe o parte sau etanșarea insuficientă pe cealaltă.

(3) Controlați forța de strângere adecvată
Garniturile metalice ondulate au cerințe specifice pentru forța de strângere:
Prea scăzut: etanșare inadecvată, care provoacă scurgeri
Prea mare: ondulațiile sunt deteriorate, pierzându-și elasticitatea și capacitatea de recuperare
Se recomandă strângerea conform modelului de garnitură, gradului de flanșă și specificațiilor șuruburilor, cu referire la tabelul de cuplu furnizat de producător.

(4) Evitați aplicarea lubrifiantului direct pe suprafața garniturii
Unii instalatori sunt obișnuiți să aplice ulei sau grăsime pe suprafața garniturii, ceea ce va afecta frecarea dintre garnitură și suprafața de etanșare, ducând la:
Alunecarea garniturii
Etanșare instabilă
Concentrarea stresului
Lubrifiantul trebuie aplicat numai în cantități mici pe șuruburi și nu trebuie aplicat niciodată pe garnitură.

3. Puncte cheie de verificat după instalare
După instalare, este necesară o inspecție completă:
(1) Confirmați dacă cuplul șurubului respectă standardul
Utilizați o cheie dinamometrică pentru reinspecție pentru a evita erorile cauzate de judecata manuală.

(2) Verificați dacă există modificări ale distanței dintre flanșe
Distanța de pe ambele părți ale flanșei trebuie să fie consistentă; în caz contrar, indică:
Garnitura nu este centrată
Forța neuniformă a șuruburilor
Este necesară reajustarea.

(3) Observare de probă pentru scurgeri
Acordați o atenție deosebită în timpul presurizării sau încălzirii sistemului:
Orice scurgere ușoară
Orice sunete sau vibrații anormale
Orice supraîncălzire localizată
Dacă este necesar, efectuați o strângere secundară la căldură pentru a îmbunătăți performanța de etanșare.

4. Evitați aceste greșeli comune
La instalarea garniturilor metalice ondulate, următoarele greșeli sunt cel mai probabil să provoace scurgeri sau deteriorare:

Folosind direct garnituri vechi
Suprafața garniturii contaminată cu ulei, apă sau impurități
Continuarea folosirii flanselor grav deformate
Nu strângeți șuruburile conform standardelor de cuplu
Utilizarea garniturii în afara condițiilor lor de funcționare (temperatură sau presiune excesivă)
Evitarea acestor probleme asigură o etanșare cu adevărat fiabilă.

Garniturile metalice ondulate au etanșare și adaptabilitate excelente, dar numai dacă sunt instalate corect. Doar prin efectuarea de inspecții amănunțite înainte de instalare, asigurând o distribuție uniformă a tensiunii în timpul instalării și efectuând verificări post-instalare, garnitura își poate atinge durata de viață prevăzută și performanța de etanșare. Pentru echipamentele industriale, o garnitură mică este crucială pentru funcționarea în siguranță a întregului sistem; prin urmare, instalarea nu trebuie luată cu ușurință.
