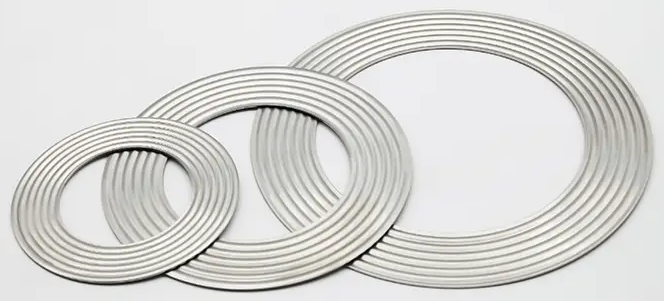

De ce garniturile din metal ondulat sunt de neînlocuit în condiții de temperatură ridicată și presiune ridicată?

În petrochimie, energie electrică, energie nucleară și alte domenii industriale, condițiile de lucru cu temperaturi ridicate și presiune înaltă (HT/HP) au cerințe foarte stricte privind performanța etanșărilor. Garniturile obișnuite sunt predispuse la defecțiuni în condiții extreme, ducând la scurgeri medii, deteriorarea echipamentului și chiar accidente de siguranță. Garnitura metalică ondulată a devenit o alegere de neînlocuit în condiții de temperatură ridicată și presiune ridicată datorită designului său structural unic și proprietăților materialelor.

1. Proprietăți material: rezistență la temperaturi ridicate, rezistență la presiune ridicată, rezistență la coroziune

Rezistență la temperaturi ridicate (-200 ℃ ~ 1000 ℃)

Garniturile metalice ondulate sunt realizate din materiale aliaje de înaltă performanță și pot rezista la temperaturi extreme:

Oțel inoxidabil (316/321): potrivit pentru -200℃~600℃, rezistent la coroziune generală.

Inconel 600/625: rezistență la temperatură de până la 1000℃, rezistent la coroziune cu hidrogen sulfurat (H₂S).

Hastelloy C-276: rezistent la acizi puternici (cum ar fi acidul clorhidric, acidul sulfuric) și oxidarea la temperatură înaltă.

Comparație: Garniturile nemetalice (cum ar fi grafitul, cauciucul) se vor carboniza sau se vor topi peste 500 ℃, în timp ce garniturile plate metalice obișnuite sunt predispuse la deformare prin fluaj la temperaturi ridicate.

Rezistență la deformare la presiune înaltă (>50MPa)

Structura metalică ondulată se poate deforma elastic la presiune ridicată pentru a compensa ușoarele neuniformități ale suprafeței flanșei și pentru a preveni defecțiunea etanșării.

Rezistență la fluaj: rata de recuperare elastică a garniturilor ondulate este mai mare de 90%, în timp ce garniturile metalice plate sunt predispuse la deformarea plastică la presiune ridicată, ducând la slăbirea șuruburilor și scurgeri.

Rezistență la coroziune și compatibilitate cu mediile

Tehnologia de acoperire a suprafeței: PTFE (rezistență la acizi și alcalii), argint (conductivitate termică îmbunătățită) sau nichel (rezistență la coroziune ionică de clorură) pot fi placate.

Medii aplicabile: gaz acid (CO₂, H₂S), alcali puternic, metal lichid etc.

Comparație: garniturile de cauciuc sunt predispuse la umflare atunci când sunt expuse la ulei, iar garniturile de grafit sunt predispuse la pulbere într-un mediu puternic oxidant.

2. Avantaje structurale: compensare elastică și performanță ridicată de etanșare

Mecanism de compensare elastică a ondulației

Structura vârf-val ondulată produce deformare elastică atunci când este sub presiune, adaptându-se automat la denivelările suprafeței flanșei.

Performanță la rebound: chiar dacă preîncărcarea șurubului scade, structura ondulată poate menține în continuare etanșarea (garniturile plate curg odată ce sunt slăbite).

Design compozit cu mai multe straturi (garnitură îmbunătățită)

Ondulare metalică interioară grafit flexibil exterior: atât rezistență metalică, cât și etanșare nemetală.

Scenariul de aplicare: conducta principală de abur a centralei nucleare (trebuie să fie rezistentă la temperaturi ridicate și radiații în același timp).

Comparație: Garniturile plate metalice nu se pot adapta la deformarea flanșei și sunt predispuse la scurgeri din cauza concentrației locale de tensiuni.

Comparație de performanță cu garniturile tradiționale ：

3. Puncte de întreținere ale garnitură metalică ondulată

• Precauții de instalare

Inspecție înainte de instalare

Starea garniturii: confirmați că nu există indentări, fisuri sau coroziune (în special în zona ondulată).

Suprafața flanșei: curățați și verificați planeitatea (rugozitatea Ra≤0,8μm), fără zgârieturi sau rugină.

Șuruburi: utilizați șuruburi noi sau confirmați că nu există deformare la tracțiune și aplicați agent anti-gripare pe filete.

Pașii corecti de instalare

Amplasare în centru: Garnitura trebuie să acopere complet suprafața de etanșare a flanșei și nu este permisă nicio abatere.

Controlul preîncărcării: strângeți încrucișat în etape, conform cuplului standard (cum ar fi metoda în trei etape 50%-80%-100% recomandată de ASME B16.5).

Evitați suprapresiunea: un cuplu excesiv poate cauza prăbușirea ondulației (consultați rata de compresie furnizată de producător, de obicei 30%-50%).

Comportament interzis:

Reutilizarea garniturilor aplatizate (defecțiune elastică).

Utilizați ciocane sau unelte pneumatice pentru a instala violent.

• Standarde de demontare și înlocuire

Situații în care este necesară înlocuirea

Deteriorarea structurii ondulate: ondularea aplatizată, ruptă sau parțial prăbușită (pierdere elastică).

Coroziune/uzură: pe substratul metalic pot fi observate sâmburi, crăpături sau scurgerea la scară largă a acoperirii.

Istoricul scurgerilor: Scurgerile repetate în aceeași poziție a garniturii indică o defecțiune a etanșării.

Proces de dezasamblare sigur

Eliberați presiunea și răciți la temperatura ambiantă.

Slăbiți șuruburile în ordine transversală pentru a evita ruperea bruscă a suprafeței flanșei.

Curățați reziduurile vechi de garnitură (nu folosiți unelte ascuțite pentru a răzui flanșa).

• Specificații de depozitare și transport

Condiții de depozitare

Mediu: temperatura 5-30℃, umiditate ≤60%, departe de gaze corozive acide și alcaline.

Ambalare: geantă originală rezistentă la umiditate, cutie rigidă pentru depozitare, fără stivuire sau îndoire.

Cerințe de transport

Fixat într-o cutie rezistentă la șocuri pentru a evita deformarea ondulației cauzată de lovituri.

Etichetele indică „Nu apăsați” și „Rezistent la umiditate”.
