Garniturile de articulație inelară pot rezista cu adevărat la presiune înaltă și temperaturi ridicate?

În industria petrolului, gazelor și forajului, performanța de etanșare are un impact direct asupra siguranței echipamentelor și eficienței producției. Garniturile de îmbinare inelară, concepute special pentru medii de înaltă presiune și temperatură înaltă, sunt utilizate pe scară largă în echipamentele de producție de petrol și gaze și în instalațiile de foraj. Cu toate acestea, mulți ingineri și cumpărători corporativi încă se întreabă: „Pot garniturile inelare să funcționeze cu adevărat fiabil în condiții extreme?”
Acest articol va oferi o analiză cuprinzătoare din cinci aspecte: principii de proiectare, proprietăți ale materialelor, standarde și specificații, cazuri practice de aplicare și recomandări de selecție, pentru a răspunde la această întrebare.

1. Principiile de proiectare ale Garnituri de îmbinare inel

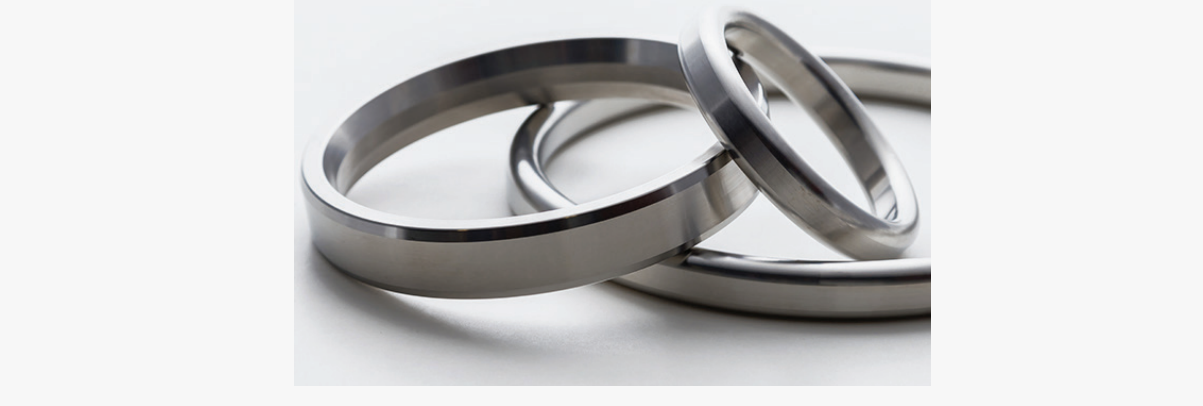

Garniturile de îmbinare inelară, cunoscute și sub denumirea de garnituri RTJ (Ring Type Joint), sunt componente speciale de etanșare care realizează o etanșare eficientă prin presiune mecanică. Principiile lor de bază de proiectare includ:

Etanșare la presiune indusă de șuruburi
În timpul instalării, șuruburile aplică o presiune uniformă pe flanșă, determinând ca porțiunea metalică mai moale a garniturii de îmbinare inelă să curgă în golurile minuscule de pe suprafața flanșei, formând astfel o etanșare de contact metal-metal strânsă și fiabilă.

Etanșare metal pe metal
Spre deosebire de garniturile moi tradiționale, garniturile de îmbinare inelară se bazează pe fluxul de metal și deformarea plastică pentru etanșare, menținând stabilitatea în condiții de presiune ridicată și temperatură ridicată și sunt mai puțin predispuse la deformare prin compresie sau scurgeri.

Design mecanic adaptiv
Designul în secțiune transversală a garniturii de îmbinare inelară este calculat cu precizie pentru a se adapta la rugozitatea suprafeței și la distribuția tensiunilor diferitelor materiale de flanșă, asigurând performanțe de etanșare fiabile pe termen lung în condiții extreme de lucru.

Acest design unic face garniturile de îmbinare inelară alegerea preferată pentru etanșarea la presiune înaltă și la temperatură înaltă în industria petrolului, gazelor și chimice.

2. Proprietățile materialului determină rezistența la presiune ridicată și la temperatură ridicată

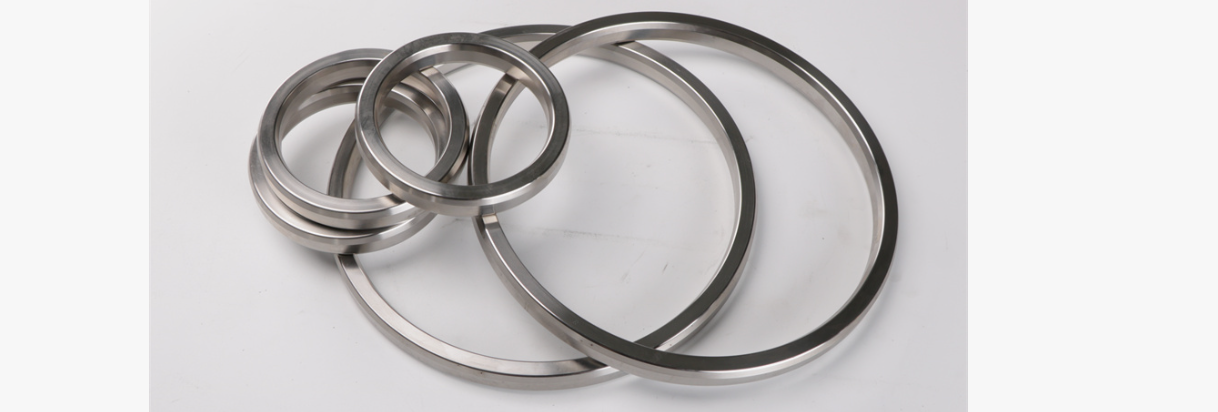

Performanța la presiune înaltă și la temperatură ridicată a garniturilor de îmbinare inelară este strâns legată de materialele utilizate. Materialele comune includ:

Metale moi: cum ar fi cuprul, bronzul aluminiu, oțelul moale sau aliajele pe bază de nichel, care au proprietăți bune de plasticitate și de etanșare.

Oțel aliat la temperatură înaltă: rezistent la căldură și rezistent la coroziune, menținând rezistența în condiții de funcționare la temperaturi înalte.

Caracteristicile materialului afectează în mod direct rezistența la presiune și temperatură a garniturilor de îmbinare inelară. De exemplu, conform standardelor API 6A și ASME B16.20, garniturile inelare proiectate cu materiale și dimensiuni specifice pot rezista la presiuni de sute de bari și la temperaturi de sute de grade Celsius, îndeplinind cerințele stricte de funcționare ale echipamentelor pentru puțurile de petrol și gaze, capete de foraj și conducte.

3. Specificațiile standard asigură fiabilitatea
Pentru a asigura fiabilitatea garniturilor inelare în medii de înaltă presiune și temperatură înaltă, au fost stabilite mai multe standarde internaționale și interne ale industriei:

API 6A: Standard pentru supape și echipamente pentru capul puțului din industria petrolului și gazelor, care acoperă valorile de presiune, dimensiunile și cerințele materialelor.

API 17D: Standard pentru echipamente submarine, care asigură performanța de etanșare în medii subacvatice de înaltă presiune.

ASME B16.20: Standard pentru etanșarea țevilor industriale și a flanșelor, care reglementează fabricarea și testarea garniturilor inelare.

Prin respectarea strictă a acestor standarde, rezistența la presiune, rezistența la temperatură și performanța de etanșare a garniturilor inelare sunt verificate prin inginerie, permițând companiilor să le folosească cu încredere în echipamente critice.

4. Performanța garniturii inelare în aplicații practice
Cap de sondă de petrol și gaz și echipamente de foraj
Garniturile inelare sunt utilizate pe scară largă în capete de sondă de înaltă presiune, îmbinări ale țevilor de foraj, supape pentru pomul de Crăciun și alte echipamente. Principiul lor de etanșare cu metal menține etanșarea chiar și în cazul schimbărilor bruște de presiune și temperaturilor ridicate, prevenind scurgerile de petrol și gaze și asigurând siguranța producției.

Conducte petrochimice
În conductele de abur la temperatură înaltă sau în conductele care transportă fluide corozive, proprietățile rezistente la temperatură înaltă și la coroziune ale garniturilor inelare reduc semnificativ incidentele de scurgere și îmbunătățesc fiabilitatea operațională a conductelor.

5. Recomandări de selecție și instalare
Pentru a utiliza pe deplin performanța la presiune înaltă și la temperatură înaltă a garniturilor inelare, companiile ar trebui să acorde atenție următoarelor puncte:

Selectați garniturile în funcție de presiunea nominală
Mediile de operare diferite au presiuni și temperaturi diferite; prin urmare, cerințele de evaluare a presiunii din standardele API și ASME ar trebui luate în considerare în timpul selecției.

Potriviți corespunzător materialul și dimensiunile flanșei
Garnitura inelului trebuie să se potrivească cu materialul suprafeței flanșei, duritatea și dimensiunile pentru a asigura o etanșare eficientă metal-metal.

Cuplul de instalare corect
Aplicarea unui cuplu uniform al șuruburilor este crucială pentru asigurarea unei etanșări fiabile. În timpul instalării, trebuie utilizată o cheie dinamometrică conform procedurilor standard.

Inspecție și întreținere regulată
Deși garniturile de îmbinare inelară funcționează stabil în medii de înaltă presiune și temperatură ridicată, inspecția regulată a suprafeței flanșei și a stării garniturii este încă necesară după o utilizare prelungită pentru a asigura o funcționare continuă în siguranță.

Garniturile de îmbinare inelară pot rezista într-adevăr la presiuni ridicate și la temperaturi ridicate, datorită designului lor unic de etanșare cu metal, materialelor de înaltă calitate, standardelor și specificațiilor stricte și metodelor științifice de instalare. În echipamentele de petrol, gaze naturale, foraj și conducte de înaltă temperatură și presiune înaltă, garniturile de îmbinare inelară nu numai că oferă etanșare fiabilă, ci și îmbunătățesc semnificativ siguranța echipamentului și eficiența producției.
Pentru companii, alegerea garniturilor de îmbinare inelară de înaltă calitate, care respectă standardele API 6A, API 17D și ASME B16.20 și respectarea strictă a procedurilor de instalare și întreținere, este crucială pentru asigurarea funcționării sigure și fără probleme a operațiunilor de înaltă presiune și temperatură înaltă.
