Cum să instalați corect garniturile schimbătorului de căldură pentru o performanță optimă?

Garnituri schimbator de caldura sunt componente esențiale utilizate pe scară largă în diverse industrii, cum ar fi chimică, farmaceutică, generarea de energie și aer condiționat. Ele facilitează controlul temperaturii prin transferul de căldură între fluide. Importanța garniturilor ca componente de etanșare în funcționarea schimbătoarelor de căldură este incontestabilă. Instalarea corectă a garniturilor schimbătorului de căldură nu numai că asigură integritatea etanșării echipamentului, ci și îmbunătățește semnificativ performanța și durata de viață a schimbătorului de căldură. Acest articol va oferi îndrumări detaliate despre cum să instalați corect garniturile schimbătorului de căldură pentru a asigura etanșarea optimă și eficiența termică în timpul funcționării.

1. Înțelegerea funcției de Garnituri pentru schimbător de căldură
Funcția principală a garniturii schimbătorului de căldură este de a oferi o etanșare eficientă, prevenind scurgerea mediului și asigurând un transfer lin de căldură în interiorul schimbătorului de căldură. Garniturile previn, de asemenea, amestecarea sau contaminarea încrucișată între diferite medii, ceea ce este crucial în industrii precum producția chimică și farmaceutică, în care prevenirea scurgerilor de substanțe periculoase este esențială.

Instalarea incorectă a garniturii poate duce la scurgeri de mediu, eficiență redusă a schimbului de căldură, supraîncălzirea echipamentului și chiar defecțiuni. Prin urmare, asigurarea instalării corecte a garniturii este fundamentală pentru menținerea funcționării corespunzătoare a echipamentului.

2. Lucrări pregătitoare înainte de a instala garniturile schimbătorului de căldură
Înainte de a instala corect garniturile schimbătorului de căldură, este necesară o pregătire minuțioasă, inclusiv următoarele aspecte:

(1) Verificarea materialului și specificațiilor garniturii

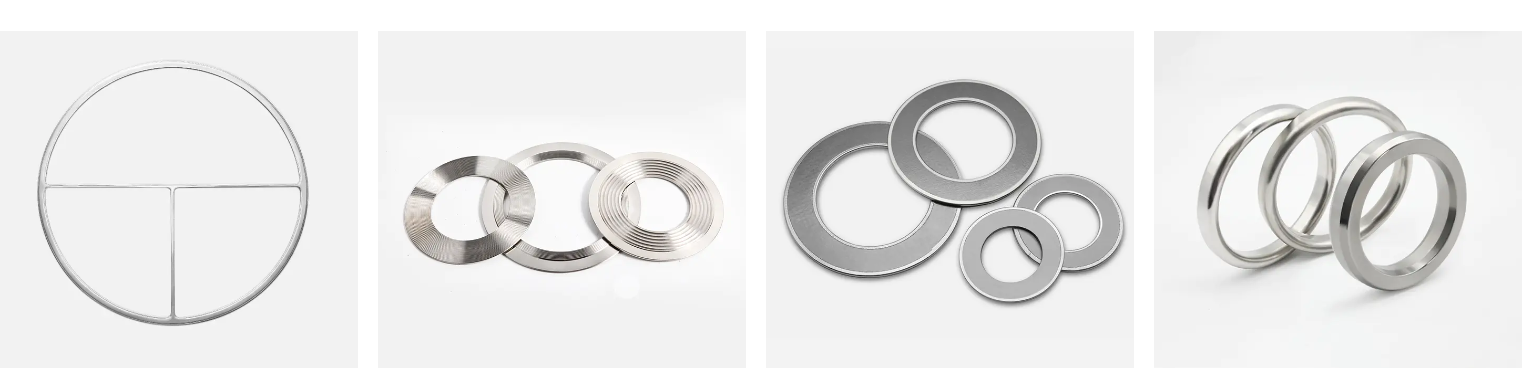

Materialul garniturii schimbătorului de căldură trebuie selectat în funcție de mediul de funcționare al echipamentului, proprietățile mediului, temperatură și condițiile de presiune. Materialele comune ale garniturii pentru schimbătorul de căldură includ garnituri de cauciuc, garnituri metalice, garnituri flexibile din grafit și garnituri PTFE. Atunci când alegeți o garnitură, temperatura, presiunea și rezistența chimică aplicabile trebuie confirmate. Numai materialul adecvat poate asigura funcționarea stabilă pe termen lung a garniturii.
Mai mult, asigurați-vă că dimensiunea și specificațiile garniturii se potrivesc cu suprafața de contact a schimbătorului de căldură. Evitați utilizarea garniturii care nu respectă specificațiile, deoarece acest lucru poate duce la o etanșare slabă și la scurgeri.

(2) Curățarea suprafeței de contact
Înainte de a monta garnitura, suprafața de contact a schimbătorului de căldură trebuie să fie curată. Suprafața de contact trebuie să fie lipsită de ulei, praf, coroziune și orice impurități care pot afecta performanța de etanșare a garniturii. Metodele de curățare pot include utilizarea agenților de curățare, perii sau cârpe și utilizarea aerului comprimat pentru uscare, dacă este necesar. Orice impurități mici sau murdărie pot afecta performanța de etanșare a garniturii, ducând la scurgeri sau deteriorare.

(3) Verificați planeitatea suprafeței de contact
Suprafața de contact a schimbătorului de căldură trebuie să fie plană și netedă. Dacă suprafața de contact are zgârieturi, deformare sau coroziune, aceasta poate împiedica garnitura să formeze o etanșare bună. Dacă este necesar, se pot folosi unelte speciale pentru șlefuirea sau tăierea suprafeței de contact pentru a asigura planeitatea acesteia.

(4) Selectați instrumentele adecvate
Când instalați garniturile pentru schimbătorul de căldură, sunt necesare unele instrumente profesionale, cum ar fi chei, șuruburi și instrumente de testare a presiunii. Aceste instrumente ajută la asigurarea faptului că garnitura primește o presiune uniformă în timpul instalării și previne supracomprimarea sau slăbirea.

3. Pașii corecti de instalare pentru garniturile schimbătorului de căldură
Următorii sunt pașii standard pentru instalarea garniturilor schimbătorului de căldură. Urmând acești pași se va asigura o performanță optimă a garniturii.
(1) Poziționarea garniturii
Mai întâi, așezați cu grijă garnitura pe suprafața de contact a schimbătorului de căldură. Asigurați-vă că garnitura este perfect aliniată cu suprafața de contact, evitând orice deplasare sau îndoire. Pentru garniturile cu cerințe direcționale (cum ar fi garniturile metalice cu marcaje), asigurați-vă că vă asigurați orientarea corectă.
În timpul plasării, evitați să atingeți direct suprafața de contact a garniturii cu mâinile, în special pentru materialele ușor contaminate, cum ar fi grafitul flexibil și garniturile de cauciuc. Utilizați instrumente curate pentru a ajuta la operațiune pentru a menține garnitura curată și intactă.

(2) Instalarea și strângerea uniformă a șuruburilor
După ce garnitura este la locul său, începeți instalarea șuruburilor. Șuruburile trebuie instalate pornind de la diagonala schimbătorului de căldură și strânse treptat uniform. Acesta este un pas crucial pentru a asigura o distribuție uniformă a forței pe garnitură și o performanță optimă de etanșare. Evitați strângerea tuturor șuruburilor simultan; în schimb, procedați treptat pentru a vă asigura că garnitura este comprimată uniform.
Cuplul fiecărui șurub trebuie strâns conform specificațiilor furnizate de producător. Dacă nu există cerințe specifice de cuplu, se poate folosi o cheie dinamometrică pentru a asigura o forță de strângere adecvată. Strângerea excesivă poate cauza deteriorarea sau deformarea garniturii, în timp ce strângerea insuficientă poate duce la o etanșare slabă.

(4) Metoda de strângere încrucișată
Utilizarea metodei de strângere încrucișată este o modalitate obișnuită de a asigura o instalare uniformă și o bună performanță de etanșare a garniturilor schimbătorului de căldură. Prin strângerea treptată a șuruburilor în cruce, garnitura primește o forță uniformă. De obicei, în prima rundă se face doar o strângere parțială, iar în a doua rundă se efectuează o strângere completă.

(5) Verificarea scurgerilor
După instalare, verificarea scurgerilor este esențială. Performanța de etanșare a garniturii poate fi testată utilizând testarea presiunii pneumatice, testarea presiunii hidraulice sau instrumentele de detectare a scurgerilor de gaz. Aplicând o anumită presiune și observând scurgerile, vă puteți asigura că garnitura este instalată corect.

(6) Inspecție pre-operare
Înainte ca schimbătorul de căldură să înceapă să funcționeze, efectuați o inspecție finală. Verificați dacă șuruburile sunt slăbite, asigurați-vă că garnitura este aliniată corect și confirmați că nu există scurgeri sau anomalii. Dacă este necesar, strângeți din nou șuruburile pentru a asigura o etanșare adecvată.

4. Erori și soluții comune de instalare
Deși instalarea garniturii pare un proces simplu, unele erori comune pot apărea în timpul funcționării efective. Iată câteva erori comune și cum să le evitați:

(1) Strângerea excesivă sau slăbirea
Strângerea excesivă sau slăbirea șuruburilor poate duce la deteriorarea garniturii sau la o etanșare slabă. Strângerea excesivă poate cauza crăparea garniturii sau pierderea elasticității, în timp ce slăbirea poate duce la scurgeri. Prin urmare, strângeți conform cerințelor de cuplu specificate și aplicați o presiune uniformă pentru a vă asigura că garnitura este tensionată uniform.

(2) Suprafețe de contact necurate
Suprafețele de contact murdare sunt o cauză comună a etanșării slabe. Orice praf, ulei sau impurități vor afecta performanța de etanșare a garniturii, așa că este esențial să vă asigurați că suprafețele de contact sunt complet curate înainte de instalare.

(3) Utilizarea de garnituri nepotrivite
Folosirea de garnituri nepotrivite (cum ar fi dimensiunea incorectă sau materialul nepotrivit pentru condițiile de funcționare) va duce la defectarea etanșării. Prin urmare, alegerea materialului și a dimensiunii adecvate a garniturii este crucială. Selectați o garnitură adecvată în funcție de condițiile de funcționare (cum ar fi temperatura, presiunea și mediul) și asigurați-vă că se potrivește cu suprafața de contact a schimbătorului de căldură.

(4) Ignorarea îmbătrânirii garniturii
Garniturile schimbătorului de căldură au o durată de viață limitată. Expunerea pe termen lung la temperaturi ridicate, presiune ridicată și medii chimice corozive poate cauza îmbătrânirea garniturii și o scădere a performanței de etanșare. Prin urmare, inspectați regulat starea garniturii și înlocuiți prompt garniturile vechi sau deteriorate pentru a asigura stabilitatea pe termen lung a echipamentului.
