Care sunt avantajele garniturilor dintate?

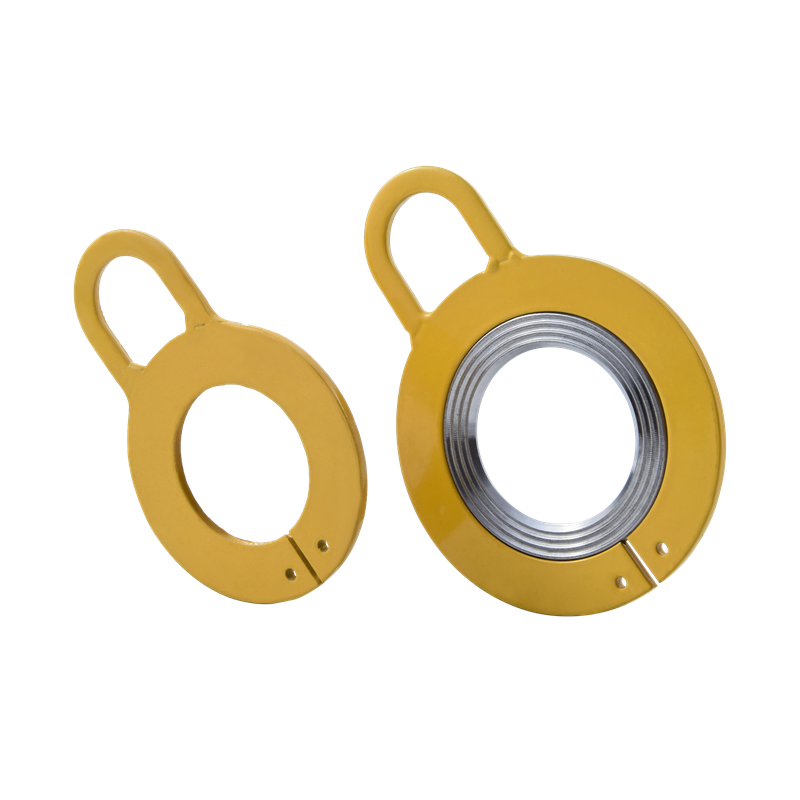

Garnituri Kammprofile sunt un element compozit de etanșare din metal și nemetal, cu caneluri dințate concentrice sau spiralate prelucrate pe suprafața lor. Ele realizează etanșarea prin deformarea localizată la presiune înaltă a vârfurilor dinților. Acestea combină rezistența garniturilor metalice cu elasticitatea garniturilor nemetalice și sunt utilizate pe scară largă în aplicații la temperatură înaltă și la presiune înaltă.

1.Avantaje și caracteristici ale garniturii Kammprofile

Performanță excelentă anti-slăbire

Proiectare de cuplare zimțată: cremele de pe suprafața garniturii cuplează suprafața componentei conectate (cum ar fi un cap de șurub sau o piuliță) atunci când sunt strânse, creând un blocaj mecanic și rezistând în mod eficient slăbirii cauzate de vibrații, șocuri sau sarcini dinamice.

Superioare garniturii plate obișnuite: în timp ce garniturile plate tradiționale se bazează exclusiv pe frecare, dințaturile garniturilor zimțate oferă o rezistență suplimentară anti-alunecare.

Forță mare de reținere

Marginile ascuțite ale dinturilor produc deformații plastice localizate sub presiune, crescând adâncimea de angrenare a suprafeței de contact și menținând preîncărcarea chiar și după utilizare pe termen lung.

Nu sunt necesare măsuri suplimentare anti-slăbire

Poate înlocui elementele auxiliare anti-slăbire, cum ar fi șaibe elastice și etanșanți pentru filete, simplificând procesul de asamblare și reducând costurile și numărul de componente.

Materiale flexibile și tratamente de suprafață

Diverse materiale: oțel carbon utilizat în mod obișnuit, oțel inoxidabil (cum ar fi 304 și 316), aliaje de cupru etc., se adaptează la diferite medii (cum ar fi aplicații rezistente la coroziune și la temperaturi înalte).

Tratamente opționale de suprafață: galvanizare, înnegrire, fosfatare etc., pentru a spori și mai mult rezistența la rugina sau la uzură.

Adaptabilitate ridicată

Aplicabile suprafețelor de contact neuniforme sau ușor deformate, cremele compensează neregularitățile minore ale suprafeței și asigură un contact eficient.

Poate fi folosit pentru conectori din o varietate de materiale, inclusiv metal și plastic.

Instalare ușoară

Se instalează direct între șurub/piuliță și piesa de prelucrat, fără a necesita unelte speciale sau operații complicate.

Reutilizabilitate

Unele modele permit dezasamblarea și îndepărtarea multiplă, menținând în același timp eficiența anti-slăbire (cu toate acestea, utilizarea repetată poate degrada performanța; acest lucru este recomandat în funcție de condițiile de aplicare).

Cost-eficiență

Structură simplă și cost de producție scăzut, dar cu o eficiență semnificativă împotriva slăbirii, eficiența costurilor depășește multe soluții complexe anti-slăbire.

Aplicații tipice

Medii de vibrații: Motoare și sisteme de transmisie în automobile, aviație și transportul feroviar.

Echipamente grele: Mașini de construcții și turbine eoliene.

Echipamente electronice și electrice: Prevenirea slăbirii conexiunilor circuitelor din cauza vibrațiilor.

Medii de înaltă temperatură/corozive: Conducte chimice și echipamente petroliere (sunt necesare materiale rezistente la coroziune).

Precauții

Risc de deteriorare a suprafeței: crestaturile pot zgâria suprafețele moi; materialul piesei de prelucrat trebuie evaluat. Controlul preîncărcării: strângerea excesivă poate duce la intrarea excesivă a dinților ferăstrăului, diminuând performanța sau deteriorarea componentelor.

Nu este potrivit pentru materiale din tablă extrem de subțire: Dinții ferăstrăului pot pătrunde în părți excesiv de subțiri și pot cauza defecțiuni.

2. Specificații pentru garnituri Kammprofile

Pregătirea înainte de instalare

Inspecția garniturii

Confirmați că profilul dintelui este intact și fără defecte, cu toleranță la înălțimea dintelui de ±0,02 mm.

Măsurați uniformitatea grosimii; diferența de grosime în patru puncte ar trebui să fie ≤0,05 mm.

Verificați raportul de material, care trebuie să respecte ASTM F104 sau GB/T 9129.

Pregătirea flanșei

Rugozitatea suprafeței de etanșare a flanșei trebuie să fie Ra ≤3,2μm, cu textură distribuită radial.

Curățați bine suprafața de etanșare cu acetonă; solvenții clorurați sunt interziși.

Verificați paralelismul flanșei; abaterea utilizând un ecartament trebuie să fie ≤0,1 mm/m.

Procedura de instalare

Centrare și poziționare

Diametrul interior al garniturii ar trebui să fie cu 0,5-1 mm mai mare decât diametrul interior al țevii pentru a preveni deteriorarea cauzată de eroziunea mediului.

La instalarea garniturii cu dublu dinți, vârfurile dinților trebuie să fie orientate spre partea de înaltă presiune (sau, dacă nu sunteți sigur, spre partea cu flanșă).

Pre-strângerea șuruburilor

Strângeți în patru etape:

Pre-strângere inițială la 30% din cuplul țintă

Strângere în diagonală la cuplu de 50%.

Strângere circulară la un cuplu de 80%.

În cele din urmă, atingeți cuplul de 100% în doi pași.

Utilizați o cheie dinamometrică calibrată, menținând o eroare de ±5%.

Răciți șuruburi din oțel carbon cu lubrifiant cu disulfură de molibden.

Strângeți din nou cât este fierbinte.

După ce sistemul s-a încălzit inițial la temperatura de funcționare, strângeți din nou după răcire la 80°C.

Șuruburile din aliaj de temperatură înaltă necesită o creștere cu 5%-8% a cuplului de compensare.

3. Standarde de întreținere și casare pentru garniturile dintate

Specificații de întreținere regulată

Inspecție în serviciu

Monitorizarea tensiunii șuruburilor: Folosiți un manometru cu ultrasunete a tensiunii șuruburilor la fiecare șase luni. Strângeți din nou dacă preîncărcarea inițială este redusă cu mai mult de 15%.

Verificarea scurgerilor: Utilizați un detector de scurgeri cu halogen (sensibilitate ≤ 1×10⁻⁶ Pa·m³/s) pentru a inspecta suprafața de etanșare săptămânal.

Inspecție de oprire

Evaluarea stării vârfului dintelui:

Este permisă o ușoară aplatizare a vârfului dintelui (≤ 30% din înălțimea inițială).

Crăpăturile sau proeminențele rădăcinii dinților sunt interzise.

Inspecția stratului de etanșare:

Pierderea grosimii stratului de grafit/PTFE ≤ 20%.

Fără fisuri radiale prin orificiu traversant (lungimea fisurilor < 2 mm poate fi utilizată temporar).

Cerințe de curățare: Folosiți etanol anhidru pentru a îndepărta depunerile de carbon din canelurile dinților (periile metalice sunt interzise).

Suprafețele de etanșare ale flanșelor trebuie lustruite într-o direcție cu hârtie abrazivă cu granulație 800 (pentru a îndepărta straturile de oxid).

Criterii de respingere obligatorii

Daune structurale

Oricare dintre următoarele condiții apare în zona profilului dintelui:

Trei sau mai multe fracturi dentare consecutive

Uzura înălțimii dintelui > 0,1 mm (pentru o înălțime originală a dintelui de 0,3 mm)

Deformarea prin fluaj a cadrului metalic (abatere de dreptate > 0,2 mm)

Defecțiunea etanșării

Testat conform ISO 5208:

Rata de scurgere a heliului > 1×10⁻⁵ Pa·m³/s

Test de presiune hidraulică: Menține presiunea timp de 30 de minute; cădere de presiune > 5%
