Ce este o garnitură de rană în spirală?

Garnituri de răni în spirală sunt o garnitură compozită metalică-nemetală utilizată pe scară largă pentru etanșarea conductelor, valvelor și vaselor sub presiune. Structura lor unică combină rezistența metalului cu flexibilitatea nonmetalului, ceea ce le face adecvate pentru utilizare în aplicații media la temperatură ridicată, de înaltă presiune și corozive. Compus din fire metalice formate alternative și material de umplutură moale, garniturile de rană în spirală formează o etanșare extrem de eficientă atunci când sunt comprimate între două flanșe. Coroana în formă de V din centrul benzii metalice acționează ca un izvor, oferind garniturii elasticității crescute în condiții diferite. Materialele de umplutură și sârmă pot fi ajustate pentru a satisface diferite cerințe de compatibilitate chimică.

1. Structura și compoziția garniturilor de răni în spirală
Benzi metalice: în mod obișnuit din aliaje rezistente la coroziune, cum ar fi oțelul inoxidabil (cum ar fi 304 și 316), titan și monel, benzile metalice sunt presate într-o secțiune transversală în formă de V sau W pentru a oferi suport elastic.
Straturi de umplutură non-metalice: în mod obișnuit din materiale precum grafit, politetrafluoroetilen (PTFE) și MICA, aceste straturi de umplutură sunt încorporate între benzile metalice pentru a oferi o etanșare și compensarea neregulilor de suprafață. Inele interioare și exterioare (opțional):
Inel interior: împiedică media să erodeze garnitura intern, reducând riscul de slăbire a benzii metalice.
Inelul exterior (oțel carbon sau oțel inoxidabil): poziționează garnitura, previne excesul de compresie și îmbunătățește rezistența la presiune.

2. Caracteristici și avantaje
Rezistent la condiții extreme: rezistă la temperaturi ridicate (până la 1000 ° C sau mai mari, în funcție de material) și presiuni ridicate (cum ar fi flanșele de clasă 900 și mai sus).
Sigilare excelentă: combinația de materiale metalice și nemetalice se adaptează chiar și la neregulile minore ale suprafeței flanșei.
Rezistență chimică: compatibilă cu medii precum acizi, alcali, ulei și gaz prin selectarea diferitelor metale și materiale de umplere.
Rezistență elastică: structura spirală a benzii metalice menține un sigiliu chiar și după modificările presiunii.

3. Tipuri comune de Garnituri de răni în spirală
Tip de bază (fără inel): conține doar straturile de rană în spirală metalică și nemetalică, potrivite pentru flanșele standard.
Tip cu inel interior: îmbunătățește rezistența la presiune internă, potrivită pentru medii de înaltă presiune sau ușor erozive.

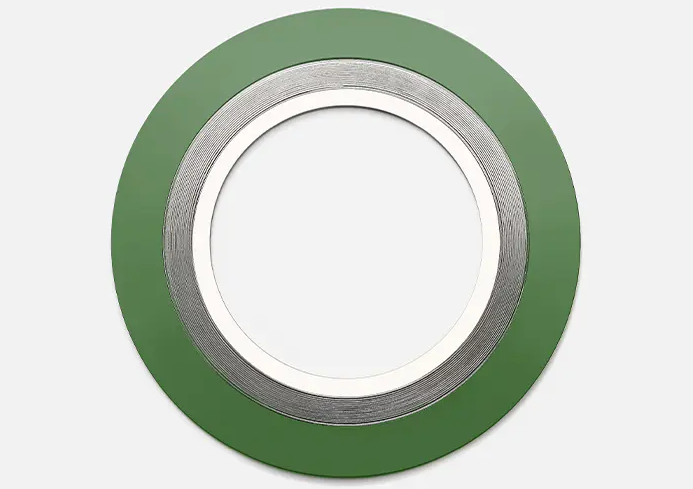

Tip cu inelul exterior: se instalează cu ușurință și poziționează, prevenind prăbușirea garniturii. Garnituri de răni în spirală: combinați avantajele ambelor tipuri și sunt potrivite pentru aplicații solicitante (cum ar fi API 6A).

4. Aplicații de garnituri de răni în spirală
Petrochimie: flanșe de țeavă, reactoare și schimbătoare de căldură.
Industria energiei electrice: turbine cu aburi și sisteme de cazane la temperaturi ridicate.
Farmaceutic/Alimente: Aplicații care necesită umplutură Sanitară PTFE.
Aerospațial: garnituri de sistem de combustibil.

5. Considerații de selecție
Potrivirea materialelor: selectați banda metalică și stratul de umplere pe baza corozivității și temperaturii media.
Standard de flanșă: Confirmați ratingul flanșei (cum ar fi ANSI, DIN și JIS) și dimensiuni.
Evaluarea presiunii: densități de înfășurare diferite afectează capacitatea de presiune.
Cerințe de instalare: Șuruburile trebuie să fie strânse uniform pentru a evita suprapresiunea localizată care poate duce la eșec.

6. Comparație cu alte garnituri
Garnituri plate din metal: duritate ridicată, dar o compensație slabă, care necesită încărcături cu șuruburi extrem de mari.
Garnituri de cauciuc: potrivite numai pentru temperaturi și presiuni scăzute și predispuse la îmbătrânire.
Garnituri compozite de grafit: fără suport metalic și predispus la fragilitate la temperaturi ridicate.
