Care sunt diferitele tipuri de Garnituri spiralate
Garniturile spiralate sunt clasificate în general în două moduri principale: prin configurația inelului și prin combinația de înfășurare și material de umplutură utilizat în interiorul elementului de etanșare. Opțiunile de configurare a inelului includ a garnitură spiralată cu inel interior , a garnitură spiralată cu inel exterior numai, a garnitură spiralată fără inel interior , și un stil de bază produs fără niciun inel de susținere. Combinațiile de materiale sunt de obicei grupate după tipul de umplutură, cum ar fi grafit, PTFE sau mica, asociate cu o bandă de înfășurare metalică aleasă pentru a se potrivi cu mediul de proces și materialul flanșei.
Deoarece dimensiunea flanșei, temperatura de funcționare și mediul de etanșare variază de la o aplicație la alta, potrivirea tipului corect de garnitură spiralată la starea de funcționare joacă un rol central în obținerea unei etanșări stabile și de lungă durată la racordul flanșei.
Cum a Garnitură spiralată Este Construit
O garnitură înfășurată în spirală este realizată cu o combinație alternativă de sârmă metalică formată și material de umplutură moale, înfășurate împreună într-un inel dens. Atunci când sunt comprimate între două flanșe, straturile alternative formează o etanșare eficientă, permițând totuși un grad de flexibilitate pe care nu îl oferă garniturile simple din metal.
Straturi de înfășurare și de umplere
Înfășurarea metalică conferă garniturii rezistența sa structurală, în timp ce stratul de umplutură umple neregularitățile microscopice ale suprafeței de pe fața flanșei. Metalul de umplere și metalul de înfășurare pot fi schimbate în mod independent pentru a se potrivi diferitelor cerințe de compatibilitate chimică, ceea ce face parte din motivul pentru care garniturile spiralate sunt disponibile în atât de multe combinații de tipuri.
Banda de metal în formă de V
O coroană în formă de V centrată în banda metalică acționează ca un arc mic, oferind garniturii o rezistență suplimentară în condiții de temperatură și presiune în schimbare. Dacă sarcina disponibilă a șuruburilor pentru comprimarea unei garnituri este limitată, densitatea înfășurării și dimensiunile garniturii pot fi ajustate pentru a oferi totuși o etanșare eficientă.
Tipuri de garnituri spiralate în funcție de configurația inelului
Configurația inelului este de obicei prima clasificare pe care un cumpărător trebuie să o confirme, deoarece depinde direct de designul flanșei care este sigilată. Un inel de centrare exterior poziționează garnitura cu precizie în cercul șuruburilor flanșei și acționează ca un limitator de compresie, în timp ce un inel interior adaugă rezistență radială, reduce eroziunea flanșei și protejează înfășurarea de mediile de proces.
| Configurare inel | Descriere tipică |
|---|---|
| Cu inel interior | Inel de centrare exterior plus inel interior pentru suport radial suplimentar și protecție a flanșei |
| Doar cu inel exterior | Numai inelul de centrare exterior, utilizat în mod obișnuit pe flanșe standard cu față ridicată |
| Fara inel interior | Element de etanșare cu inel exterior, fără inel interior separat de suport inclus |
| Fără niciun inel | Numai element de etanșare, folosit adesea acolo unde garnitura se așează într-o canelură restrânsă |
Utilizarea tipică a configurației inelului în aplicațiile cu flanșă
45% Cu inel interior
30% Numai inelul exterior
20% Fără inel interior
5% Fără Inel
Cifrele reprezintă modele generale de distribuție observate în aplicațiile obișnuite ale flanșelor industriale și sunt prezentate doar pentru comparație ilustrativă.
Tipuri de garnituri spiralate în funcție de materialul de umplere
Alegerea materialului de umplutură depinde în principal de temperatura de funcționare și de expunerea la substanțe chimice. Umplutura de grafit este una dintre opțiunile cele mai utilizate pe scară largă, deoarece funcționează bine într-un interval larg de temperatură și rezistă la o mare varietate de medii de proces, deși este în general ținut departe de mediile puternic oxidante la temperaturi foarte ridicate. Umplutura PTFE este adesea selectată pentru servicii chimice oxidante sau agresive, acolo unde grafitul nu este potrivit. Umplutura pe bază de mica este utilizată pentru aplicații la temperaturi mai ridicate, iar alternative flexibile nemetalice sunt disponibile pentru sarcini mai ușoare sau servicii la temperaturi mai scăzute.
Temperatura maximă tipică de serviciu continuu în funcție de tipul de umplere
Numai intervale de referință aproximative; limitele reale variază în funcție de formularea exactă, metalul de bobinare și condițiile de proces.
Compararea performanței între tipurile de umplere
Alegerea între o garnitură spiralată umplută cu grafit, cu PTFE sau cu mica se reduce de obicei la cântărirea rezistenței la temperatură, rezistenței la oxidare, domeniul de compatibilitate chimică, recuperarea compresiei și fiabilitatea generală a etanșării față de condițiile specifice ale procesului implicate.
Comparația performanței tipului de umplutură
Umplut cu grafit Umplut cu PTFE Mica Filled
Evaluările sunt relative și sunt destinate unei comparații generale; performanța reală depinde de formularea exactă și de condițiile de serviciu.
Comportament tipic de recuperare a compresiei
Pe măsură ce sarcina șurubului crește spre valoarea nominală, o garnitură înfășurată în spirală își dezvoltă treptat capacitatea maximă de recuperare și recuperare. Acest model de recuperare treptată este unul dintre motivele pentru care garniturile spiralate tind să accepte mișcări minore ale flanșei și cicluri termice mai bine decât garniturile plate, nemetalice.
Tendință generală de recuperare în intervalul de încărcare a șuruburilor
Curba ilustrează un model general de recuperare; valorile exacte variază în funcție de construcția garniturii, tipul de umplere și condițiile de instalare.
Cum să alegeți tipul potrivit de garnitură spiralată
Selectarea dintre tipurile disponibile de garnituri spiralate se reduce, în general, la revizuirea unei scurte liste de condiții de service înainte de a plasa o comandă la un furnizor de garnituri spiralate.
- Confirmați intervalul de temperatură de funcționare și dacă procesul rulează într-un mediu oxidant sau neoxidant, ceea ce ajută la determinarea tipului de umplutură.
- Verificați presiunea nominală și clasa flanșei pentru a ajuta la setarea corectă a densității înfășurării și a configurației inelului.
- Verificați compatibilitatea chimică între mediul de proces și atât materialul de umplutură, cât și metalul de înfășurare.
- Potriviți configurația inelului cu tipul de față a flanșei, deoarece fața înălțată, limbă și canelura și stilul de îmbinare tip inel plasează fiecare garnitură în mod diferit.
- Confirmați încărcarea șurubului disponibilă, deoarece sarcina limitată a șurubului poate necesita o densitate a înfășurării sau o dimensiune a garniturii ajustate.
Pentru flanșele construite în jurul unei caneluri de îmbinare de tip inel, se utilizează în general o garnitură de îmbinare de tip inel sau o garnitură metalică solidă RTJ în locul unei garnituri spiralate standard, astfel încât confirmarea timpurie a tipului de îmbinare a flanșei evită comandarea unei familii de produse greșite.
Considerații de instalare pentru garniturile spiralate
- Inspectați fețele flanșelor pentru deteriorare sau reziduuri înainte de a pune garnitura.
- Centrați garnitura cu precizie în cercul șuruburilor folosind inelul exterior ca ghid.
- Strângeți șuruburile treptat în cruce, în loc să lucrați în jurul flanșei într-o direcție.
- Evitați reutilizarea unei garnituri spiralate după ce a fost comprimată și scoasă din funcțiune.
- Depozitați garniturile nefolosite plane, departe de umiditate, pentru a menține înfășurarea și umplutura în stare stabilă.
Despre materialul de etanșare Ningbo Rilson
Ningbo Rilson Sealing Material Co., Ltd. a fost fondată în 2007 și este situat în Ningbo, provincia Zhejiang, operând ca producător de garnituri spiralate și furnizor de garnituri spiralate. Unitatea de producție se întinde pe aproximativ 20.000 de metri pătrați și derulează mai multe linii de producție dedicate produselor de etanșare pentru sectoarele petrolier, chimic, energetic, construcții navale și producție de mașini.

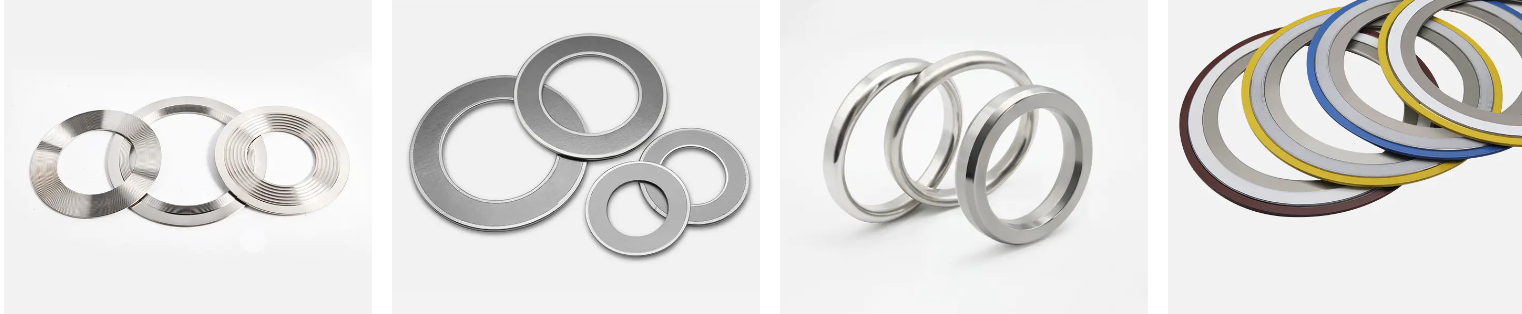

Fiind o fabrică de garnituri spiralate, compania produce garnituri spiralate, garnituri inelare, garnituri kammprofile, garnituri metalice ondulate, garnituri pentru kit de izolare și garnituri fără azbest, menținând procedurile interne structurate de control al calității pe toată durata producției. Cu clienți din mai multe regiuni, compania se concentrează pe furnizarea de soluții practice de tehnologie de etanșare construite în jurul integrității, preciziei, inovației și relațiilor pe termen lung cu clienții.
Întrebări frecvente
Î1: Pentru ce este folosită o garnitură spiralată
Garniturile spiralate sunt utilizate pentru etanșarea conexiunilor cu flanșe și sunt aplicate pe scară largă în procesarea chimică, conducte de petrol și gaze, centrale electrice, schimbătoare de căldură și recipiente sub presiune.
Î2: Cum etanșează o garnitură înfășurată în spirală
Atunci când sunt comprimate între două flanșe, înfășurarea metalică alternativă și straturile de umplutură se conformează neregularităților minore ale suprafeței de pe fața flanșei, în timp ce înfășurarea metalică asigură înapoi elastic pentru a ajuta la menținerea presiunii de contact.
Î3: Din ce sunt făcute garniturile spiralate
O garnitură înfăşurată în spirală este realizată dintr-o bandă de înfăşurare metalică formată combinată cu un material de umplutură moale, adesea asociat cu un inel exterior, un inel interior sau ambele, în funcţie de configuraţie.
Î4: Care este diferența dintre inelul interior și inelul exterior într-o garnitură înfășurată în spirală
Inelul exterior centrează garnitura în flanșă și limitează compresia, în timp ce inelul interior adaugă suport radial, ajută la reducerea eroziunii flanșei și protejează înfășurarea de mediile de proces.
Î5: De ce să folosiți grafitul într-o garnitură înfășurată în spirală
Umplutura din grafit este utilizată pe scară largă deoarece are performanțe într-un interval larg de temperatură și rezistă multor medii de proces, ceea ce îl face o alegere comună de uz general pentru garniturile spiralate.
Î6: Cum selectez o dimensiune a garniturii spiralate
Dimensiunea garniturii este, în general, potrivită cu dimensiunea nominală a țevii și clasa de presiune a flanșei, astfel încât confirmarea dimensiunilor exacte a flanșei și a tipului de față este primul pas înainte de a comanda.
Î7: Pentru ce grad de presiune este potrivită o garnitură spiralată
Garniturile spiralate sunt utilizate într-o gamă largă de clase de presiune a flanșei, cu densitatea înfășurării și configurația inelului ajustate pentru a se potrivi cu presiunea specifică implicată.
Î8: Cât durează o garnitură înfăşurată în spirală
Durata de viață depinde de temperatura de funcționare, presiune, mediul de proces implicat și condițiile de depozitare înainte de instalare, așa că se recomandă, în general, inspecția periodică în timpul opririlor programate.
Î9: Pot fi reutilizate garniturile înfăşurate în spirală
Garniturile spiralate sunt, în general, destinate unei singure utilizări, deoarece înfășurarea și umplutura își pierd capacitatea de înapoiere a arcului odată ce sunt comprimate și scoase din funcțiune.
Q10: Cum se instalează corect o garnitură spiralată
Instalarea corectă implică inspectarea fețelor flanșei, centrarea garniturii în cercul șuruburilor și strângerea treptat a șuruburilor în cruce pentru a aplica o compresie uniformă.
