Ce este o garnitură înfăşurată în spirală?

Ce este a Garnitură spiralată ?

O garnitură înfăşurată în spirală este o garnitură de etanşare semimetală realizată prin înfăşurarea unei benzi metalice preformate şi a unui material de umplutură moale împreună în straturi alternative, formând un inel elastic care etanşează golul dintre două flanşe. Combinația dintre o înfășurare metalică elastică și o umplutură moale oferă garniturii capacitatea de a se recupera ușor în cazul schimbărilor de presiune, ceea ce o menține etanșă chiar și atunci când sarcinile șuruburilor și temperaturile se schimbă în timpul funcționării.

Această construcție este cea care separă o garnitură înfăşurată în spirală de un metal solid sau o garnitură pur moale. Doar o garnitură moale se poate comprima permanent și își poate pierde etanșarea, în timp ce o garnitură metalică rigidă singură nu se poate conforma cu micile neregularități ale suprafeței de pe fața flanșei. O garnitură înfăşurată în spirală se află între cele două, motiv pentru care rămâne unul dintre cele mai larg specificate tipuri de garnituri pentru conducte, vase sub presiune și schimbătoare de căldură.

Producătorii reputați de garnituri spiralate construiesc aceste garnituri în jurul a trei părți principale, banda de înfășurare metalică, materialul de umplutură și unul sau mai multe inele de susținere, fiecare acoperit în secțiunea următoare.

Garnitură spiralată Construcție: Componente de bază

Fiecare garnitură spiralată este construită dintr-un set mic de piese standard, deși combinația exactă de materiale se schimbă în funcție de condițiile de service pe care trebuie să le gestioneze.

Bandă de înfășurare metalică

O bandă metalică subțire, preformată, cel mai adesea din oțel inoxidabil, este înfășurată într-o formă de spirală. Această bandă oferă un arc înapoi care permite garniturii să răspundă la mici modificări ale sarcinii șuruburilor și mișcării flanșei fără a pierde contactul cu suprafața de etanșare.

Material de umplutură

Un material de umplutură moale, în mod obișnuit grafit sau PTFE, este înfășurat în straturi alternative cu banda de metal. Umplutura umple neregularitățile microscopice ale suprafeței de pe fața flanșei și asigură etanșarea inițială înainte ca înfășurarea metalică să preia sarcina de etanșare pe termen lung.

Inele exterioare și interioare

Un inel de centrare exterior menține garnitura poziționată corect în interiorul cercului șuruburilor și protejează înfășurarea de supracompresie, în timp ce un inel interior opțional adaugă suport radial și ajută la prevenirea flambajului în aplicații cu presiune mai mare.

Cum o garnitură înfăşurată în spirală creează o etanşare

Performanța de etanșare provine dintr-o relație mecanică simplă între sarcina șuruburilor și compresia garniturii. Pe măsură ce șuruburile flanșei sunt strânse, înfășurarea și umplutura se comprimă împreună, creând stresul de așezare pe suprafața garniturii până când este suficient de mare pentru a bloca traseul fluidului.

Acesta este un model de referință general, mai degrabă decât un singur test măsurat, iar forma reală a curbei depinde de tipul de umplutură, densitatea înfășurării și finisajul suprafeței flanșei. Relația generală se menține în majoritatea instalațiilor: tensiunea pe scaun crește constant pe măsură ce sarcina șurubului crește, până când garnitura atinge punctul în care poate bloca complet golul de etanșare.

Materiale de umplutură comune pentru garniturile spiralate

Alegerea umpluturii este una dintre primele decizii în alegerea unei garnituri spiralate, deoarece afectează direct intervalul de temperatură și compatibilitatea chimică.

Evaluări de presiune și temperatură în funcție de tipul de umplere

Deoarece materialul de umplutură stabilește plafonul practic de temperatură pentru o garnitură spiralată, aceasta este de obicei prima specificație care trebuie confirmată înainte de a alege între o garnitură spiralată umplută cu grafit și o garnitură spiralată umplută cu PTFE.

Grafitul rămâne cel mai frecvent specificat umplutură pentru serviciul industrial general, oferind un echilibru practic între toleranța la temperatură și rezistența chimică, în timp ce materialele de umplutură ceramice și mica sunt rezervate echipamentelor de procesare la temperaturi mai ridicate.

Clasele de presiune tipice pentru garniturile înfăşurate în spirală

Garniturile spiralate sunt fabricate pentru a se potrivi cu clasele standard de presiune a flanșei, astfel încât dimensiunile și scara de densitate a înfășurării cu clasa nominală a flanșei pe care sunt instalate.

Aceste cifre sunt valori de referință aproximative ale temperaturii camerei pentru clasele obișnuite de flanșe, iar înălțimea barei din diagramă este scalată pentru lizibilitate, mai degrabă decât trasată strict la scară. Presiunea reală admisă depinde întotdeauna de materialul specific al flanșei, de temperatură și de codul de proiectare aplicabil.

Garnitură spirală vs garnitură inel: diferențe cheie

Garniturile spiralate și garniturile de tip inel, sau RTJ, sunt ambele comune în conductele cu presiune mai mare, dar etanșează în moduri diferite și se potrivesc diferitelor situații.

O garnitură înfăşurată în spirală oferă, în general, o recuperare mai bună la compresie şi o toleranţă mai mare pentru imperfecţiunile minore ale suprafeţei flanşei, în timp ce o garnitură RTJ, fiind complet metalică, face faţă în mod obişnuit la presiuni mai mari şi temperaturi extreme, dar necesită o flanşă canelată prelucrată cu precizie şi nu este destinată să fie reutilizată după îndepărtare.

Unde sunt folosite garniturile spiralate în toate industriile

Combinația dintre toleranța la presiune, intervalul de temperatură și recuperarea compresiei face ca garniturile spiralate să fie o alegere comună pentru mai multe tipuri de echipamente de proces.

Sisteme de conducte cu abur

O garnitură înfășurată în spirală pentru serviciul conductelor de abur trebuie să facă față ciclurilor termice repetate pe măsură ce linia se încălzește și se răcește, acolo unde înfășurarea metalică elastică ajută la menținerea unei etanșări etanșe prin schimbările de temperatură.

Schimbătoare de căldură

O garnitură înfăşurată în spirală pentru aplicaţii cu schimbătorul de căldură este adesea dimensionată la un model de flanşă specific şi trebuie să tolereze atât presiunea internă, cât şi dilatarea termică a carcasei schimbătorului în timpul ciclurilor de pornire şi oprire.

Vase sub presiune

O garnitură spiralată pentru închiderea vaselor sub presiune este selectată pe baza presiunii de proiectare a vasului și a mediului de proces din interior, cu material de umplutură ales pentru a se potrivi cu mediul chimic.

Conducte petrochimice și de proces

În rafinării și fabrici chimice, garniturile spiralate sunt utilizate la conexiunile cu flanșe din întreaga rețea de conducte, unde calitatea consecventă a producției de la un furnizor de garnituri spiralate susține performanțe previzibile în instalațiile mari.

Cum să identifici și să selectezi garnitura spirală potrivită

Majoritatea producătorilor de garnituri înfășurate în spirală urmează o convenție de codificare a culorilor partajată pe inelul exterior și banda de umplere, ceea ce face posibilă identificarea materialului de înfășurare și de umplere fără a demonta garnitura.

Atunci când selectați o garnitură, potrivirea materialului inelului exterior cu mediul flanșei și confirmarea diametrelor interne și exterioare corecte față de clasa de presiune a flanșei sunt cele două verificări care merită făcute înainte de instalare, alături de o cerere de garnitură înfășurată în spirală personalizată pentru orice model de flanșă nestandard.

Despre Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd a fost fondată în 2007 și are sediul în Ningbo, provincia Zhejiang, cu o unitate de producție care se întinde 20.000 de metri pătrați . Compania se concentrează pe funcționarea sigură și de încredere a sistemelor de etanșare cu fluide, ajutând clienții să identifice tehnologia de etanșare care se potrivește condițiilor lor de proces.

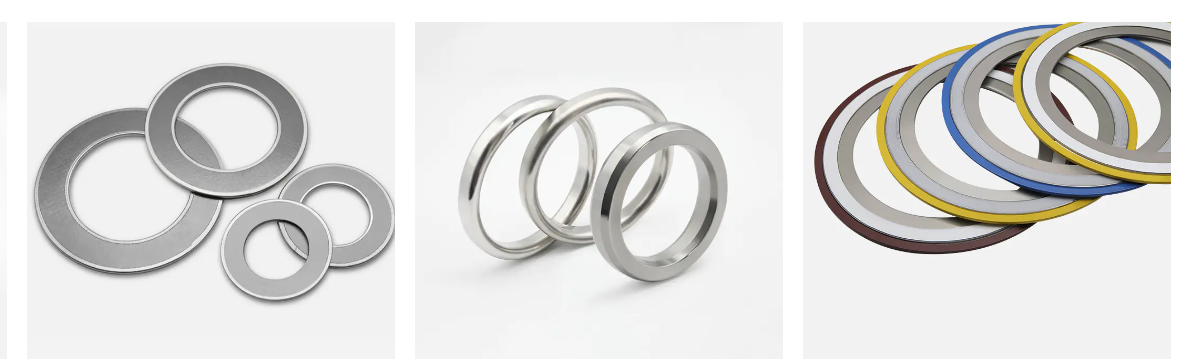

Linii de producție multiple sprijină proiectarea și fabricarea garniturilor de etanșare și a materialelor de etanșare aferente pentru sectoarele petrolier, chimic, energetic, construcții navale și producție de mașini. În calitate de producător de garnituri industriale, gama de produse primară include garnituri spiralate, garnituri inelare, garnituri kammprofile, garnituri metalice ondulate, garnituri pentru kit de izolare și garnituri fără azbest, care acoperă atât garnituri metalice, cât și formate semimetalice.

Lucrând ca furnizor de garnituri spiralate pentru clienți din multe regiuni, compania acceptă programe OEM de garnituri spiralate și solicitări personalizate de garnituri spiralate alături de catalogul său standard, bazându-se pe ani de experiență în producție în gama de produse de etanșare.

Compania funcționează în jurul principiilor de bază ale integrității, preciziei, inovației și succesului reciproc, cu scopul de a construi valoare pe termen lung pentru clienți, angajați și industria mai largă de etanșare a fluidelor.
